Übersicht über den Logic Pro for Mac Surround-Panner

Mit dem Surround-Panner in Logic Pro for Mac platzierst du die Ausgangssignale von Spuren an bestimmte Lautsprecherpositionen. Du kannst den Surround-Panner zwar direkt in einem Channel-Strip verwenden, allerdings ist es besser, ihn in einem separaten Fenster zu öffnen.

Du kannst mehrere Surround-Pan-Fenster gleichzeitig öffnen und diese als Fensteranordnungen zu sichern. Wenn die Taste „Link“ im Header des Surround Panner-Fensters aktiviert ist (Single-Modus), zeigt das Fenster den Surround-Modus und die aktuellen Einstellungen für den ausgewählten Channel-Strip.

Der Surround-Panner wird entweder als Surround-Panner (mono) oder Surround-Panner (stereo) angezeigt. Dies wird dadurch bestimmt, ob das Channel-Strip-Ausgang-Format (oder das Ausgang-Format des letzten Effekt-Plug-ins) in mono oder stereo vorliegt. Im Surround-Format wird die Pan-Steuerung als Surround-Balancer statt eines Surround-Panners angezeigt. Alle drei Pan-Steuerungen haben verschiedene Parameter. Weitere Informationen findest du unter Allgemeine Parameter des Surround-Panners

Der Surround-Panner wird auch für Bed-Spuren verwendet, wenn du 3D-Audio mit Dolby Atmos mischst. Objektspuren verwenden jedoch den 3D Object Panner, mit dem du ihre Signale im dreidimensionalen Raum bewegen und positionieren kannst.

Drei Arten von Surround-Pan- und Balance Steuerungen

Eine Bed-Spur kann drei unterschiedliche Kanalmodi haben. Die Kanalmodi bestimmen, welche Pan-Steuerung auf dem Channel-Strip und im Spur-Header verfügbar ist.

Monospur: Eine auf einen Surround-Bus oder einen Ausgang geroutete Monospur verfügt über eine Surround-Panner-Monosteuerung mit einem einzelnen Pan-Puck, mit dem das Monosignal auf der Surround-Ausgabe positioniert wird.
Stereospur: Eine auf einen Surround-Bus oder einen Ausgang geroutete Stereospur hat eine Surround-Panner-Stereosteuerung mit einem einzelnen Pan-Puck. Ein schattierter Bereich um den Puck weist darauf hin, dass das Stereosignal im Surround-Feld verteilt ist.
Surround-Spur: Eine auf einen Surround- Bus oder einen Ausgang geroutete Surround-Spur verfügt über eine Surround-Balance-Steuerung, die anders als der Surround-Panner funktioniert. Sie leitet das Surround-Signal an den Surround-Ausgang, ohne dabei die Position des Signals zu ändern. Es wird lediglich der Pegel der betreffenden Ausgangskanäle geändert (in Abhängigkeit davon, wohin du den Pan-Puck bewegst.

Hinweis: Das aktuelle Surround-Format ist an den Punkten auf dem Surround-Panner erkennbar (die für die Lautsprecher auf Ohrhöhe stehen).

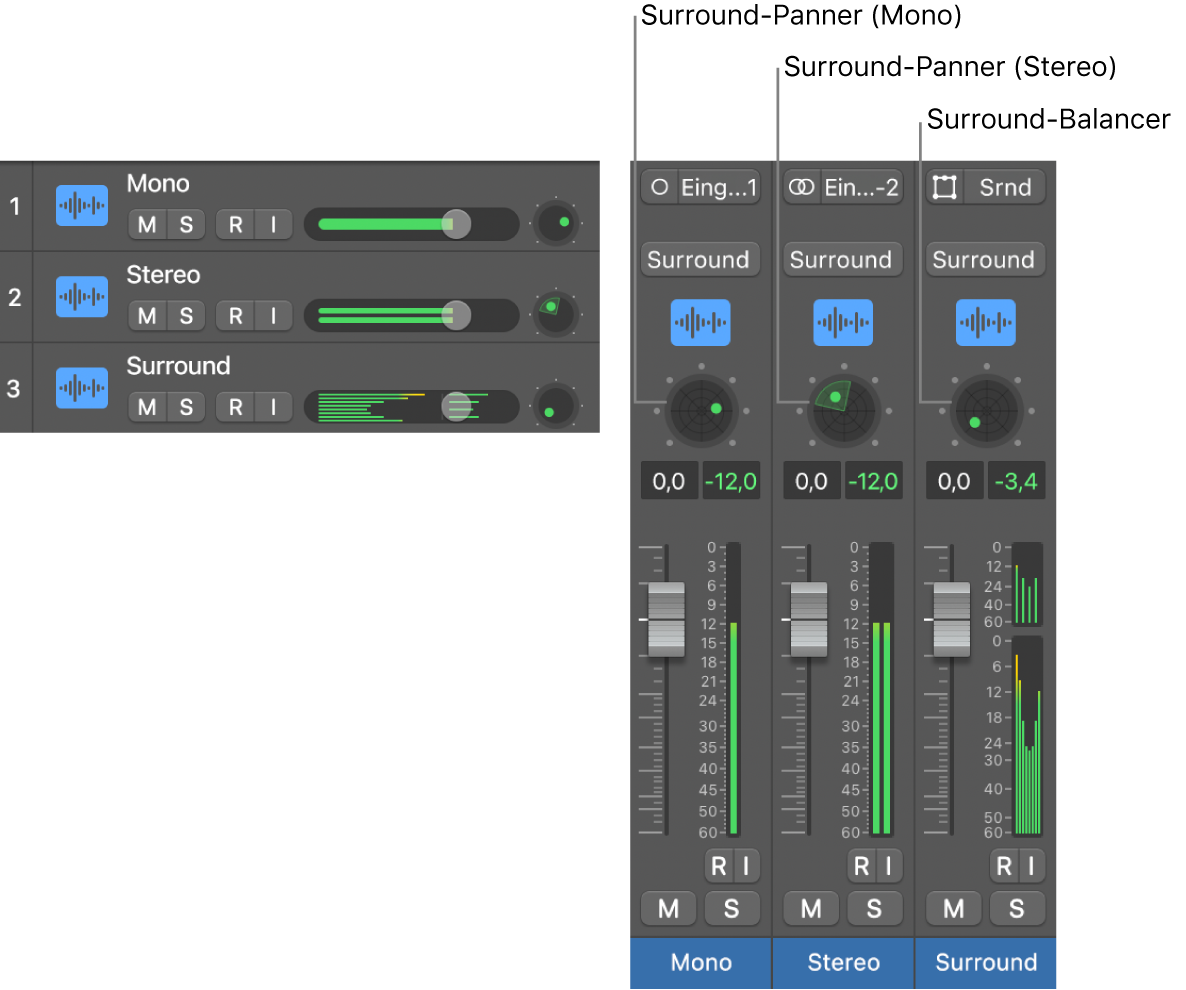

Abbildung. Drei Arten von Surround-Pan-Steuerungen.

Surround-Panner / Surround-Balancer-Fenster

Obwohl du den Pan-Puck mit der Pan-Steuerung des Channel-Strips oder Spur-Headers positionieren kannst, kannst du auf weitere Parameter und Steuerungen zugreifen, wenn du das zugehörige Surround-Panner-Fenster öffnest.

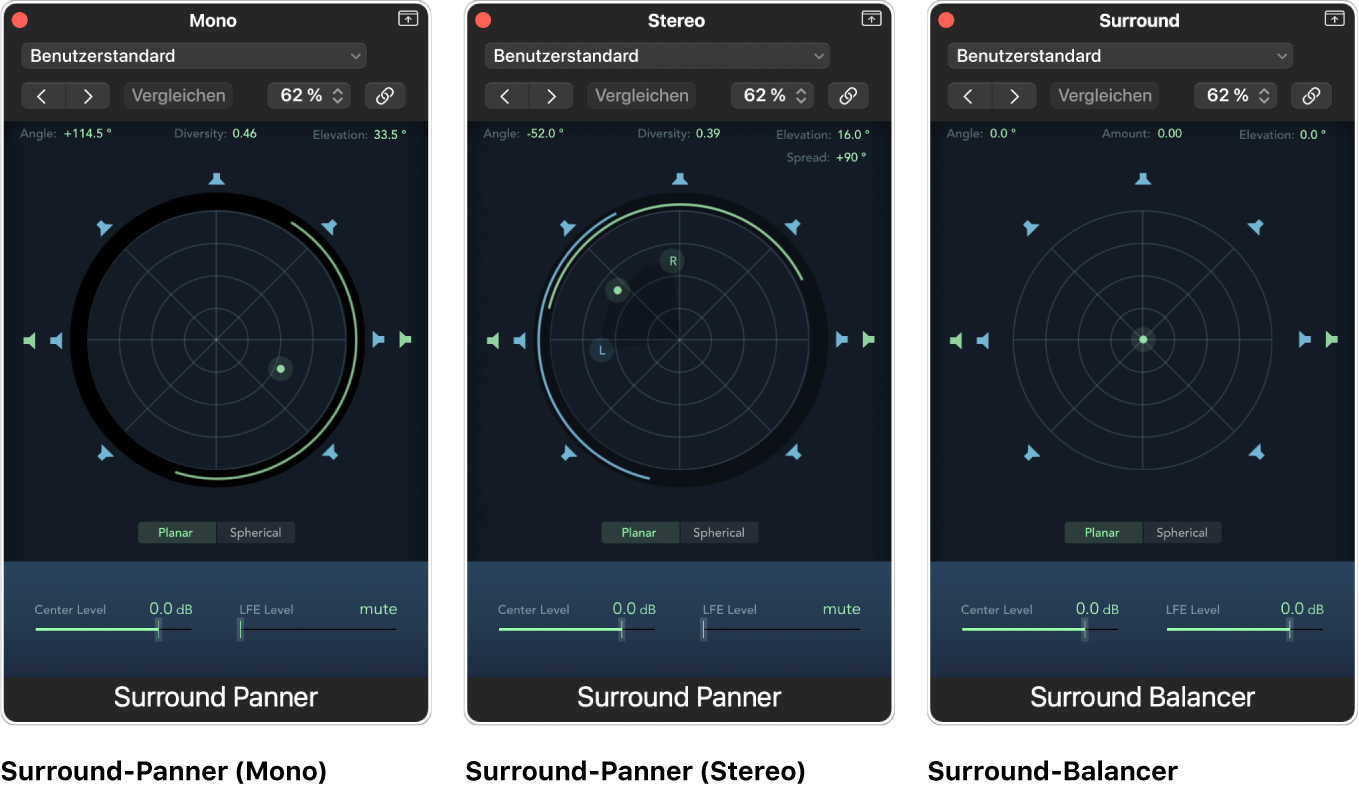

Abbildung. Drei Arten von Surround-Pan-Fenstern

Surround-Pan-Fenster öffnen

Doppelklicke in Logic Pro auf das Steuerelement für den Surround-Panner eines Channel-Strips.
Das Surround-Pan-Fenster bietet eine vergrößerte Darstellung des Surround-Panners im zugehörigen Channel-Strip und enthält zudem zusätzliche Parameter.

Surround-Panner auf Channel-Strips mit Mono-Eingang verwenden

Wenn das Channel-Strip-Ausgang-Format auf mono eingestellt ist (bzw. wenn das Ausgang-Format des letzten Effekt-Plug-ins auf diesem Channel-Strip mono ist), fungiert das Fenster als Mono-auf-Surround-Panner.

Das grafische Surround-Feld im Mono-auf-Surround-Modus steuert das Surround-Routing des Eingangssignals zu den Lautsprecherausgängen. Die Pegelregler und -felder (unterhalb des Surround-Felds) ermöglichen eine unabhängige Steuerung der Pegel im Center- und LFE-Kanal. Mithilfe der Separation-Regler kannst du die Kanaltrennung genau steuern.

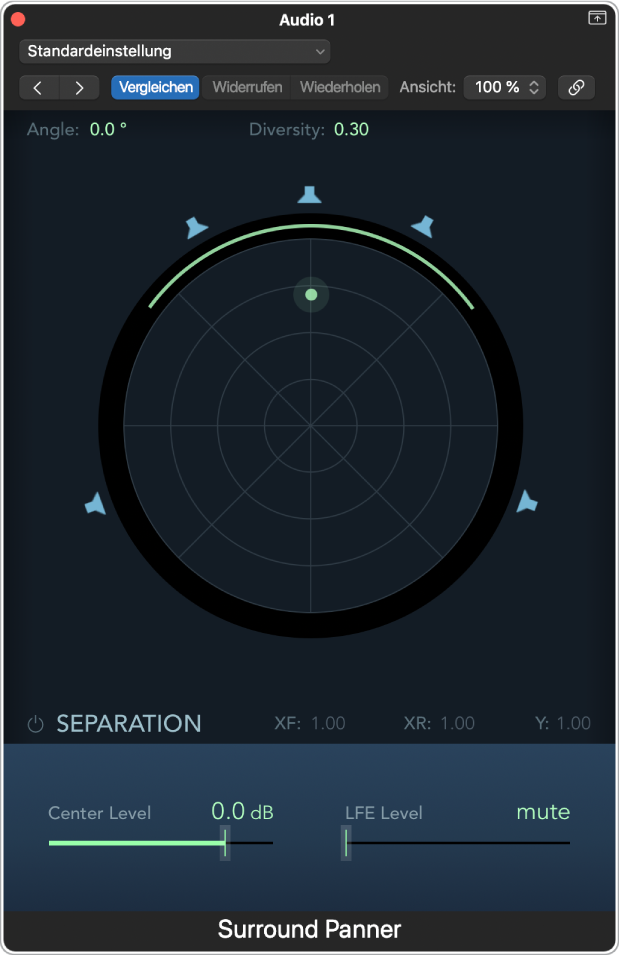

Abbildung. Mono-auf-Surround-Panner-Fenster

Führe in Logic Pro beliebige der folgenden Schritte aus:
- Bewege den Puck im grafischen Surround-Feld, um den Radius und den Winkel zu ändern.
  - Eine kreisförmige Bewegung ändert den Winkel (Angle).
  - Der Abstand von der Mitte des Surround-Felds ändert den Radius (Diversity).
- Drücke und halte die Befehlstaste, während der Puck bewegt wird, um Änderungen auf den Radiuswert (diversity value) zu beschränken.
- Drücke und halte die Befehlstaste und die Taste „ctrl“, während der Puck bewegt wird, um den Winkelwert (angle value) zu sperren.

Surround-Panner auf Channel-Strips mit Stereo-Eingang verwenden

Wenn das Channel-Strip-Eingang-Format auf stereo eingestellt ist (bzw. wenn das Ausgang-Format des letzten Effekt-Plug-ins auf diesem Channel-Strip stereo ist), fungiert das Fenster als Stereo-auf-Surround-Panner.

Das grafische Surround-Feld im Stereo-auf-Surround-Modus bietet drei Panorama-Pucks: einen Puck für das linke Signal (L), einen für das rechte Signal (R) sowie einen dritten (mit einem Punkt), der den L- und den R-Puck als Gruppe steuert. Zudem steht in der rechten oberen Ecke ein Spread-Feld zur Verfügung, das die Stereobreite des Signals steuert.

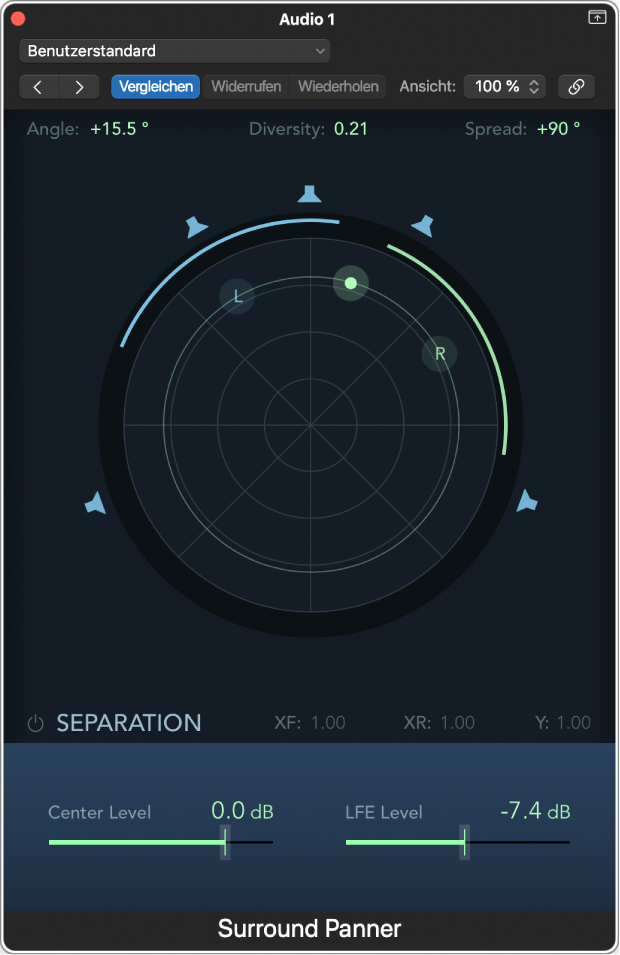

Abbildung. Fenster „Stereo-auf-Surround-Panner“

Führe in Logic Pro beliebige der folgenden Schritte aus:

Bewege den L- oder R-Puck im Surround-Feld, um die anderen Pucks symmetrisch zu verschieben.
Bewege den Punkt-Puck, um die L- und R-Pucks zu bewegen und dabei die eingestellte Spreizung (Spread) beizubehalten.
- Eine kreisförmige Bewegung ändert den Winkel (Angle).
- Der Abstand von der Mitte des Surround-Felds ändert den Radius (Diversity).
Drücke und halte die Befehlstaste, während der Puck bewegt wird, um Änderungen auf den Radiuswert (diversity value) zu sperren.
Drücke und halte die Befehlstaste und die Taste „ctrl“, während die Pucks bewegt werden, um Änderungen auf den Winkelwert (angle value) zu sperren.

Die kreisförmigen Balken um das grafische Surround-Feld blau für den linken Kanal und grün für den rechten Kanal) zeigen, welche Lautsprecher das entsprechende Signal übertragen. Je näher ein Puck zum Zentrum bewegt wird, desto breiter wird der entsprechende Balken, d. h. die Diversity nimmt zu.

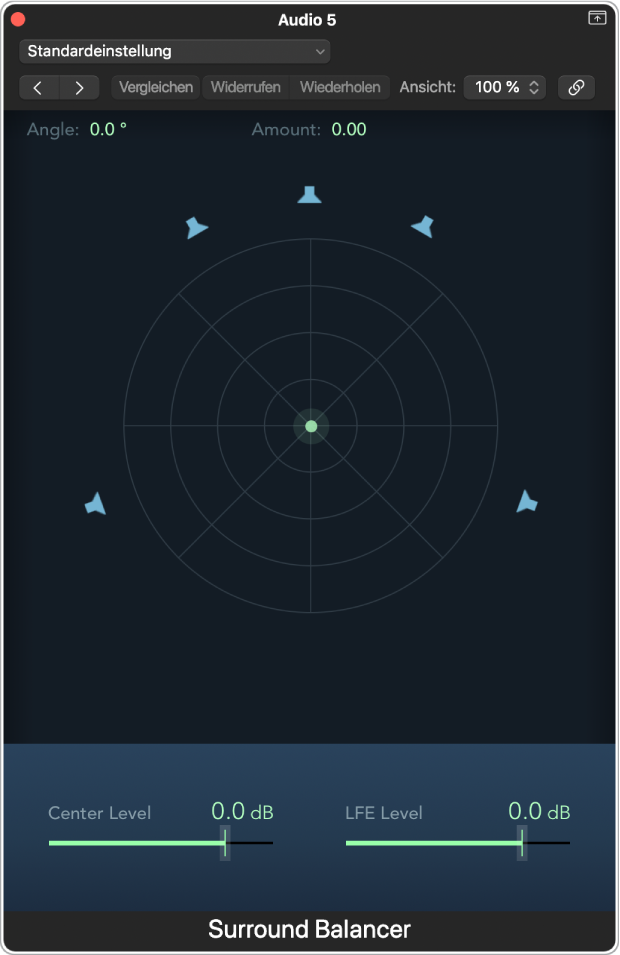

Surround-Balancer auf Channel-Strips mit Surround-Eingang verwenden

Wenn das Channel-Strip-Ausgang-Format auf surround eingestellt ist (bzw. wenn das Ausgang-Format des letzten Effekt-Plug-ins auf diesem Channel-Strip surround ist), fungiert der Surround-Panner als Surround-Balancer.

Die Quellkanäle werden ohne Änderung am Panning oder der Mischung auf die entsprechenden an ihre jeweiligen Ausgangskanäle (Lautsprecherpositionen) übergeben. Der Panorama-Regler wird durch einen einzelnen Puck (mit einem Punkt) dargestellt, der das mehrkanalige Quellsignal als Ganzes steuert.

Im Surround-Balancer-Modus sind die Separationsparameter nicht verfügbar und der Diversity-Parameter wird durch „Amount“ ersetzt.

Bewege den Puck, um die relative Lautstärke-Balance des Quellsignals zu verändern.
- Eine kreisförmige Bewegung ändert den Winkel (Angle).
- Der Abstand von der Mitte des Surround-Felds ändert den Wert.
Drücke und halte die Befehlstaste, während der Puck bewegt wird, um den Radiuswert (amount value) zu sperren.
Drücke und halte die Befehlstaste und die Taste „ctrl“, während der Puck bewegt wird, um den Winkelwert (angle value) zu sperren.
