Pedalboard-Router in Logic Pro für Mac verwenden

Zwei eigenständige Signalbusse - Bus A und Bus B - bieten Flexibilität, wenn du Signalverarbeitungsketten konfigurierst. Bus A (unterer Bus) und Bus B (oberer Bus) werden als zwei graue Linien im Routing-Bereich dargestellt. Stompboxes, die du in den Pedalbereich ziehst, werden standardmäßig in Bus A eingefügt. Klicke auf die Stompboxbezeichnung, um Bus B zu erstellen oder um das Pedal zwischen Bus A und Bus B zu bewegen.

Das Pedalboard als Mono-, Mono-auf-Stereo- oder Stereo-Instanz eingefügt werden. Dies hat Einfluss auf das Erscheinungsbild des Router-Busses und die verfügbaren Optionen.

In Mono-Instanzen: Eine einzelne graue Linie wird zwischen den Elementen auf jedem aktiven Bus angezeigt.
In Mono-auf-Stereo-Instanzen: Eine oder zwei parallele graue Linien werden zwischen den Elementen jedes aktiven Busses angezeigt, abhängig davon, ob umschaltbare Mono- oder Stereo-Effektpedale einfügt werden. Siehe dazu die Aufgabe in diesem Abschnitt.
In zwei Stereo-Instanzen: Zwei parallele graue Linien werden zwischen den Elementen auf jedem aktiven Bus angezeigt.

Der Router wird nur gezeigt, wenn eine Stompbox im Pedalbereich hinzugefügt wird. Nachdem eine Stompbox hinzugefügt wurde, wird der Router-Bereich angezeigt, wenn du den Zeiger auf eine Stelle unmittelbar über dem Pedalbereich bewegst. Er verschwindet, wenn du den Zeiger wieder von dort entfernst. Wenn du ein zweites Bus-Routing anlegst, bleibt der Router auch dann geöffnet, wenn sich der Zeiger nicht über diesem Bereich befindet.

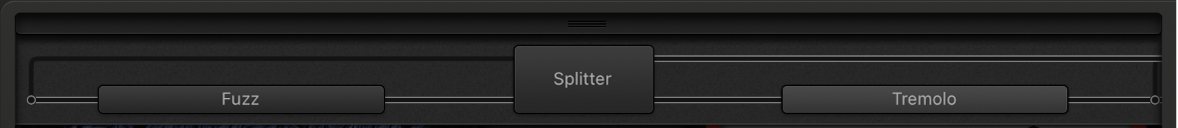

Abbildung. Der Pedalboard-Router zeigt zwei Busse in einer Stereo-Instanz an.

Hinweise zum Einsatz der Splitter- und der Mixer-Utility

Durch das Verschieben einer Splitter-Utility in den Pedalbereich wird automatisch eine Mixer-Utility ganz rechts neben allen vorhandenen Pedalen eingefügt.

Es ist nicht möglich, eine Splitter-Utility nach ganz rechts neben alle vorhandenen Pedale, unmittelbar hinter eine bereits vorhandene Splitter-Utility, unmittelbar vor eine vorhandene Mixer-Utility oder auf eine leere Position im Pedalbereich zu verschieben.

Das Verschieben einer Mixer-Utility in den Pedalbereich erzeugt automatisch einen Split-Punkt an der erstmöglichen Position (d. h. so weit links wie möglich) innerhalb der Signalkette.

Es ist nicht möglich, eine Mixer-Utility auf den ersten Slot im Pedalbereich, auf eine Position zwischen einer vorhandenen Kombination aus Splitter und Mixer oder ganz nach rechts auf eine Position unmittelbar vor einer vorhandenen Mixer-Utility zu verschieben.

Zweites Bus-Routing erstellen

Führe in Logic Pro einen der folgenden Schritte aus:

Bewege den Zeiger unmittelbar über den Pedalbereich, um den Routing-Bereich zu öffnen. Klicke dann auf den Namen eines Effektpedals im Routing-Bereich.
Im Router werden zwei graue Linien (oder zwei Sets mit parallelen grauen Linien in einer Stereo-Instanz) angezeigt. Die untere Linie stellt das Bus-A-Routing und die obere Linie das Bus-B-Routing dar. Der Pedalname wird auf der oberen Linie angezeigt. Das ausgewählte Effektpedal wird nun auf Bus B geroutet und am Ende der Signalkette wird automatisch ein Pedal für die Mixer-Utility hinzugefügt.
Bewege ein Pedal für die Splitter-Utility in den Pedal-Bereich, wenn mehrere Pedale eingesetzt sind.
Nun wird, sofern nicht bereits vorhanden, auch ein Mixer am Ende der Signalkette eingefügt.

Zweites Bus-Routing entfernen

Führe in Logic Pro einen der folgenden Schritte aus:

Entferne die Pedale für die Mixer- und die Splitter-Utility aus dem Pedalbereich.
Entferne alle Effektpedale aus dem Pedal-Bereich. Damit wird automatisch jede vorhandene Mixer-Utility entfernt.

Effekt aus dem zweiten Bus entfernen

In Logic Pro – klicke auf den Namen des Pedals im Router. (Du kannst auch auf die untere graue Linie direkt über dem Pedal klicken, um das Pedal aus dem zweiten Bus zu entfernen.)
Hinweis: Beim Entfernen aller Effekte aus Bus B wird nicht der zweite Bus entfernt. Das Pedal der Mixer-Utility verbleibt im Pedalbereich, selbst dann, wenn sich ein einzelnes Effektpedal im Pedalbereich befindet. Dadurch lassen sich das unbehandelte Signal und das Effektsignal parallel routen. Erst wenn alle Pedaleffekte aus dem Pedalbereich entfernt werden, werden auch die Mixer-Utility und der zweite Bus gelöscht.

Split-Punkt zwischen Bussen bestimmen

Wenn mehrere Busse aktiv sind, wird auf den „Kabeln“ (den grauen Linien) im Router eine Reihe von Punkten angezeigt. Diese stellen den Ausgang des Pedals dar, das links unterhalb des jeweiligen Punkts im Pedalbereich angeordnet ist.

In Logic Pro – klicke auf den gewünschten Punkt, um den Split-Punkt zu bestimmen, an dem das Signal auf die Busse verteilt wird.
Wenn du auf einen Punkt klickst, wird ein Kabel zwischen den Bussen angezeigt.
Hinweis: Unmittelbar vor oder hinter einer Mixer-Utility kann kein Split-Punkt erstellt werden.

Zwischen einer Splitter-Utility und dem Bus-Split-Punkt umschalten

Split-Marker: Klicke, um eine vorhandene Splitter-Utility zu bewegen. Doppelklicke, um einen Bus-Split-Punkts durch eine Splitter-Utility zu ersetzen:
Die Splitter-Utility wird im Pedalbereich angezeigt.
Bus-Split-Punkt-Marker: Weist auf ein Routing zwischen den Bussen hin. Doppelklicke auf eine Splitter-Beschriftung, um die Utility aus dem Pedal-Bereich zu entfernen und durch einen Bus-Split-Punkt-Marker zu ersetzen.

Position einer Mixer-Utility im Pedalbereich ändern

In Logic Pro – ziehe die Mixer-Utility nach links oder rechts an eine neue Position.
Bei einer Verschiebung nach links erfolgt der „Mixdown“ von Bus A und Bus B am weiter vorne gelegenen Einfügepunkt. Betroffene Effektpedale werden nach rechts verschoben und in Bus A eingesetzt.
Bei einer Verschiebung nach rechts erfolgt der „Mixdown“ von Bus A und Bus B am weiter hinten gelegenen Einfügepunkt. Betroffene Effektpedale werden nach links verschoben und in Bus A eingesetzt.
Hinweis: Ein Mixer-Pedal kann nicht an eine Position unmittelbar vor oder hinter einem entsprechenden Split-Punkt bzw. einer Splitter-Utility verschoben werden.

Position einer Splitter-Utility im Pedalbereich ändern

In Logic Pro – ziehe die Splitter-Utility nach links oder rechts an eine neue Position.
Bei einer Verschiebung nach links erfolgt der Split zwischen Bus A und Bus B am weiter vorne gelegenen Einfügepunkt. Betroffene Effektpedale werden nach rechts verschoben und in Bus A eingesetzt.
Bei einer Verschiebung nach rechts erfolgt der Split zwischen Bus A und Bus B am weiter hinten gelegenen Einfügepunkt. Betroffene Effektpedale werden nach links verschoben und in Bus A eingesetzt.
Hinweis: Ein Splitter-Pedal kann nicht an eine Position unmittelbar vor (oder rechts neben) einer Mixer-Utility bewegt werden.

Mono- oder Stereo-Status eines Pedals im Router ändern

Wenn das Pedalboard als Mono-auf-Stereo-Plug-in eingefügt ist, können Modulationseffekte und das Mixer-Utility verwendet werden, um zwischen Stereo- und Mono-Routings umzuschalten.

In Logic Pro – klicke auf das Symbol rechts neben dem Elementennamen auf Bus A oder Bus B, um zwischen den Modi „Mono“ und „Stereo“ zu wechseln.
- Einzelner Kreis: Weist auf ein Mono-Effektpedal oder Mixer-Utility hin. Signale, die über diesen Punkt auf dem jeweiligen Bus hinausgehen, sind mono, was durch eine graue Linie dargestellt wird.
  Der Monosignalpfad auf Bus A oder Bus B wird beibehalten, bis eine Modulation oder ein Mixer-Effektpedal eingefügt und in den Stereo-Modus gewechselt wird. Signale, die über diesen Punkt auf dem jeweiligen Bus hinausgehen, werden stereo ausgegeben. Dies wird durch eine doppelte graue Linie dargestellt.
- Verbundene Kreise: Weist auf ein Stereo-Effektpedal oder Mixer-Utility hin. Signale, die über diesen Punkt auf dem jeweiligen Bus hinausgehen, sind stereo, was durch eine doppelte graue Linie dargestellt wird.
  Der Stereosignalpfad auf Bus A oder Bus B wird beibehalten, bis eine Modulation oder ein Mixer-Effektpedal eingefügt und in den Mono-Modus gewechselt wird. Signale, die über diesen Punkt auf dem jeweiligen Bus hinausgehen, werden mono ausgegeben. Dies wird durch eine einzelne graue Linie dargestellt.
