Mode Goniometer du module Surround MultiMeter de Logic Pro pour Mac

Un goniomètre permet de juger de la cohérence de l’image stéréo et de déterminer les différences de phase entre les canaux gauche et droit. Vous pouvez facilement repérer si les canaux gauche et droit deviennent mono (la forme se rapproche d’une ligne verticale), si vous avez créé un mixage stéréo large (la forme devient une boule floue), ou si votre mixage contient des éléments en opposition de phase (la forme s’étire vers une ligne horizontale).

Le concept du goniomètre est né suite à l’avènement des premiers oscilloscopes bicanaux. Pour utiliser des appareils, tels que des goniomètres, les utilisateurs doivent connecter les canaux stéréo gauche et droit aux entrées X et Y, tout en tournant l’écran de 45 degrés pour aboutir à une visualisation utile de la phase stéréo du signal (appelée figure de Lissajous). La trace du signal devient progressivement noire et prend l’aspect brillant des tubes des goniomètres anciens, ce qui améliore aussi la lisibilité de l’écran.

Comme le Surround MultiMeter analyse un signal multicanal, mais qu’un goniomètre ne compare que deux canaux, vous devez sélectionner des paires de canaux spécifiques du signal surround à mesurer et à afficher dans le goniomètre. De cette façon, vous pouvez visualiser la relation de phase entre les canaux gauche et droit, ou entre les canaux surround gauche et surround droit (ou d’autres paires de canaux disponibles dans le format surround du projet sélectionné). Les étiquettes de canaux en haut de l’affichage se mettent à jour en conséquence pour indiquer la position des enceintes.

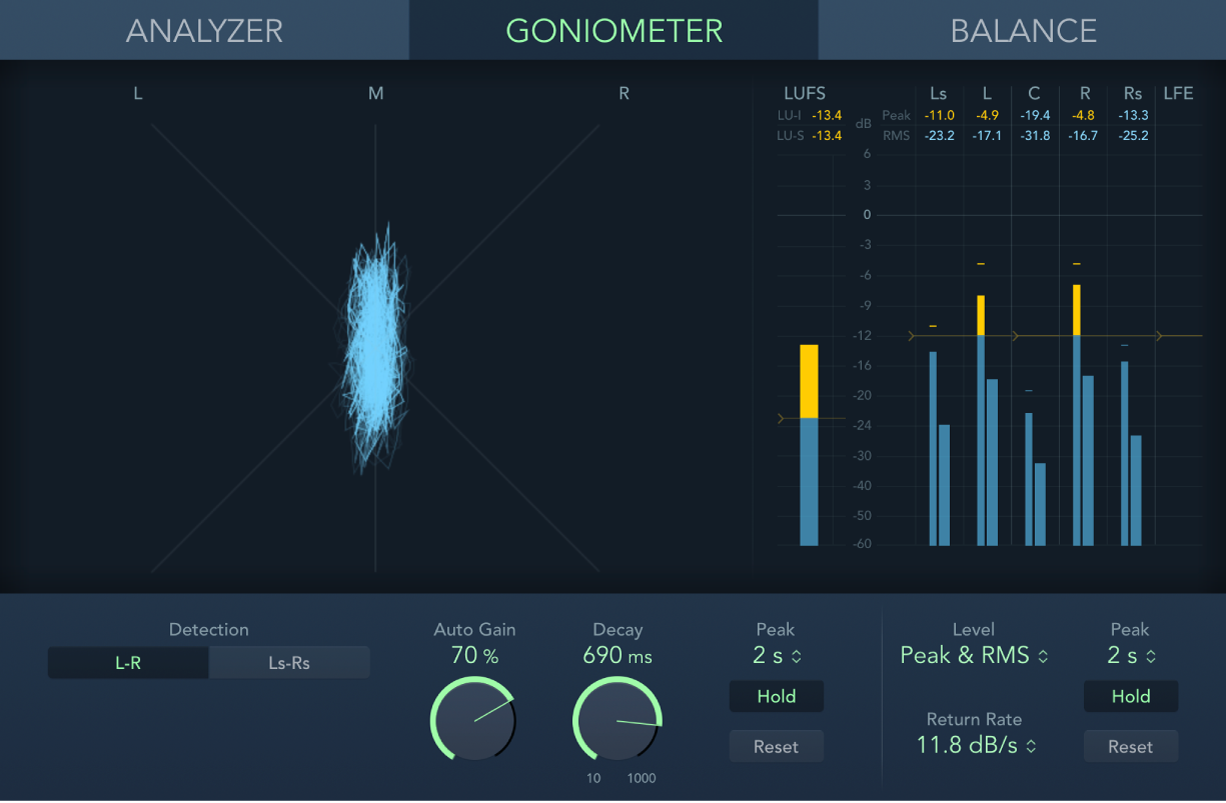

Figure. Surround MultiMeter en mode Goniometer.

Paramètres Goniometer

Bouton Goniometer : fait passer l’écran principal en mode Goniometer.
Affichage Goniometer : l’écran affiche le goniomètre en fonction des réglages ci-dessous.
Boutons Detection : sélectionne les paires de canaux à mesurer qui s’affichent dans l’écran principal. Le nombre et l’aspect de ces boutons est déterminé par le format Surround du projet sélectionné.
- L-R : les canaux gauche et droit de tout format surround.
- Ls-Rs : les canaux surround gauche et surround droit du format surround sélectionné.
- Lm-Rm : les canaux surround central gauche et surround central droit du format 7.1.
- Lc-Rc : les canaux centre gauche et centre droit du format 7.1 (SDDS).
Potentiomètre et champ Auto Gain : déterminent le degré de compensation d’affichage pour les faibles niveaux d’entrée. Vous pouvez définir le niveau Auto Gain par incréments de 10 % ou le désactiver.
Remarque : pour éviter toute confusion avec le paramètre Auto Gain des autres effets et processeurs inclus (comme les compresseurs), Auto Gain n’est utilisée que comme paramètre d’affichage dans les outils de mesure. Il augmente les niveaux d’affichage pour améliorer la lisibilité. Il ne change pas les niveaux audio.
Potentiomètre et champ Decay : déterminent le temps nécessaire pour que la trace de Goniometer devienne noire.

Paramètres Peak dans Goniometer

Menu local Peak : choisissez le temps de retenue de crête pour la figure de Lissajous (en bleu atténué). Vous avez le choix entre 2, 4 ou 6 secondes ou l’infini.
Remarque : le bouton Hold doit être activé pour que la valeur de durée sélectionnée ait un effet.
Bouton Hold : activez cette option pour afficher une vue cumulative de la figure de Lissajous.
Bouton Réinitialiser : efface la figure de Lissajous atténuée.
Remarque : les retenues de crête sont également réinitialisées lorsque le bouton Hold est désactivé ou lors du lancement de la lecture.
