Paramètres d’envoi et de module de groupe de surfaces de contrôle dans Logic Pro pour Mac

Ces paramètres de groupe de surfaces de contrôle contrôlent différents aspects opérationnels des paramètres d’envoi et de module.

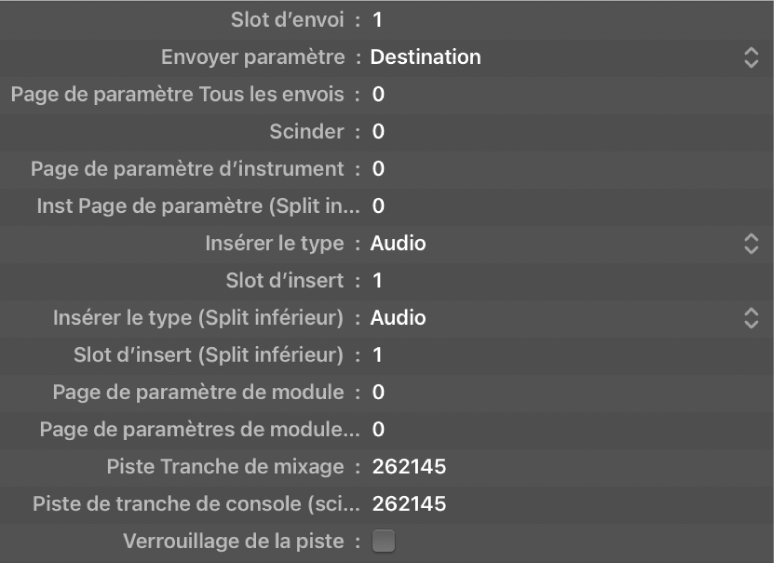

Figure. Paramètres d’envoi et de module de groupe de surfaces de contrôle.

Paramètres d'envoi et de module

  • Champ Slot d’envoi : faire glisser verticalement ou saisir un nombre entier pour régler le slot d’envoi sélectionné. La valeur par défaut est 1, ce qui règle le premier envoi (supérieur) de chaque canal comme slot d’envoi. Une valeur de 2 règle le second envoi comme second slot d’envoi, une valeur de 3 le troisième slot d’envoi, et ainsi de suite.

  • Menu local Paramètre Envoi : choisissez le paramètre d’envoi contrôlé par les encodeurs rotatifs sur l’appareil de surface de contrôle lorsque la présentation Multicanal d’envoi est active à l’écran. Les choix possibles sont les suivants :

    • Destination : les encodeurs rotatifs sur l’appareil définissent le numéro de canal du bus pour le slot d’envoi.

    • Niveau : les encodeurs rotatifs sur l’appareil règlent le niveau d’envoi.

    • Position : les encodeurs rotatifs sur l’appareil règlent les modes de curseur Pré, Post ou Post-balance.

    • Muet : les encodeurs rotatifs sur l’appareil activent/désactivent le son du slot d’envoi sélectionné.

  • Champ Page de paramètre Tous les envois : faites glisser verticalement ou saisissez un nombre entier pour définir la page active pour les paramètres d’envoi. Jusqu’à 32 paramètres sont proposés dans la présentation Tranches de console d’envoi pour un canal donné (huit slots d’envoi multipliés par les quatre paramètres mentionnés ci-dessus).

  • Champ Scinder : nb des paramètres supérieurs : faites glisser verticalement ou saisissez un nombre entier pour régler le nombre d’encodeurs appartenant au Split supérieur pour les surfaces de contrôle prenant en charge le mode Split. Les encodeurs restants appartiennent au split inférieur. La valeur 0 indique que le mode Split est désactivé. Tous les encodeurs sont assignés à la zone de split supérieur.

    Les surfaces de contrôle qui prennent en charge le mode Split permettent l’affichage de deux sections de paramètres séparées dans un module (voire différents modules). Ils sont appelés split supérieur et split inférieur.

  • Champ Page des paramètres d’instrument : faites glisser verticalement ou saisissez un nombre entier pour déterminer le paramètre assigné à l’encodeur situé le plus à gauche lors de l’édition d’un instrument logiciel. Le paramètre d’instrument suivant est assigné à l’encodeur 2, et ainsi de suite. Ceci s’applique au split supérieur si le mode Split est activé.

  • Page des paramètres d’instrument (split inférieur) : faites glisser verticalement ou saisissez un nombre entier pour régler le paramètre assigné à l’encodeur situé le plus à gauche de Split inférieur lors de l’édition d’un instrument logiciel si le mode Split est activé. Le paramètre d’instrument suivant est assigné à l’encodeur 2, et ainsi de suite.

  • Menu local Insérer le type : choisissez un type de slot d’Insert audio ou MIDI. Le premier sert à l’assignation et au pilotage des modules audio. Le second sert à l’assignation et au contrôle des modules d’instrument.

  • Champ Slot d’Insert : faites glisser verticalement ou saisissez un nombre entier pour définir le numéro du slot d’Insert actif. Cela s’applique aussi bien lors de la sélection d’un module (dans la présentation Tranche de console de module) que pour modifier les paramètres d’un module. La valeur par défaut est 1, ce qui règle le premier slot de module (supérieur) de chaque canal comme slot d’Insert. Une valeur de 2 règle le second slot de module comme slot d’Insert, et ainsi de suite. Cela s’applique uniquement au split supérieur si le mode Split est activé.

  • Menu local Insérer le type (Split inférieur) : choisissez un type de slot d’Insert audio ou MIDI. Le premier sert à l’assignation et au pilotage des modules audio. Le second sert à l’assignation et au contrôle des modules d’instrument. Votre choix ne s’applique que si le mode Split est activé.

  • Champ Slot d’insert (Split inférieur) : faire glisser verticalement ou saisir un nombre entier pour régler le nombre de slots d’Insert actifs pour le split inférieur lorsque vous sélectionnez ou éditez un module avec le mode Split activé.

    Remarque : les paramètres de la page d’instrument et du module d’effets sont séparés, ce qui vous permet de basculer rapidement entre l’édition d’un instrument et d’un module d’effets sur un canal sans devoir régler la page des paramètres à chaque fois.

  • Champ Page de paramètre de module : faites glisser verticalement ou saisissez un nombre entier pour définir le paramètre assigné à l’encodeur le plus à gauche lors de l’édition d’un module. Le paramètre de module suivant est assigné à l’encodeur 2, et ainsi de suite. Cela s’applique uniquement au split supérieur si le mode Split est activé.

  • Champ Page de paramètres de module (scission inférieure) : faites glisser verticalement ou saisissez un nombre entier pour définir le paramètre assigné à l’encodeur situé le plus à gauche de Split Lower lors de l’édition d’un module si le mode Split est activé. Le paramètre de module suivant est assigné à l’encodeur 2, et ainsi de suite.

  • Champ Piste Tranche de mixage : faites glisser verticalement ou saisissez un nombre entier pour définir la piste affichée pour les présentations de tranche de console. Cela s’applique uniquement au split supérieur si le mode Split est activé.

  • Champ Piste de tranche de console (scission inférieure) : faites glisser le pointeur verticalement ou saisissez un nombre entier pour définir la piste affichée dans la section Split inférieur de la surface de contrôle dans les présentations de tranche de console si le mode Split est activé.

  • Case Verrouillage de la piste : cliquez pour déterminer la réponse de la surface de contrôle lorsqu’une piste est sélectionnée. Par définition, cela affecte à distance la piste et ses paramètres (split inférieur). Si le verrouillage de piste est activé, le groupe de surfaces de contrôle continue d’afficher la même piste, indépendamment de la piste actuellement sélectionnée dans Logic Pro. Si le verrouillage de piste est désactivé, le groupe de contrôles de surface passe automatiquement à la piste sélectionnée dans Logic Pro.
