La modification de la position des points de contrôle des formes B-Spline est similaire à celle des formes de Bézier. En effet, les étapes de la sélection, du déplacement, de l’ajout, de la suppression et du verrouillage des points de contrôle sont quasiment identiques. La principale différence entre la modification des deux types de formes réside dans la façon de manipuler et d’ajuster les courbes.

La façon la plus simple, et généralement la plus rapide, de manipuler les courbes B-Splines consiste à rapprocher ou à éloigner les points B-Splines les uns par rapport aux autres. Lorsque les points B-Splines sont rapprochés les uns des autres, la courbe créée est plus prononcée. Des points B-Spline plus éloignés les uns des autres créent des courbes moins marquées.

Canevas affichant des courbes B-Spline superficielle et aiguë

Chaque point de contrôle B-Spline tire une partie de la forme vers lui. C’est pourquoi, vous devez manipuler la courbe d’une forme en déplaçant ses points de contrôle dans la direction dans laquelle vous souhaitez tirer la forme. Par exemple, observez la façon dont tous les points de contrôle qui créent la courbe en S ci-dessous sont décalés dans la direction de la courbe qu’ils influencent.

Canevas affichant une courbe en s créée à l’aide de poignées de B-Spline

Remarque : vous pouvez afficher et masquer les lignes du cadre B-Spline contenant les points de contrôle B-Spline en choisissant Présentation > Incrustations > Lignes.

Par défaut, les formes B-Splines n’ont pas d’angle. Toutefois, vous pouvez adapter l’amplitude de la courbure à chaque point de contrôle B-Spline pour créer des courbes plus marquées à travers un nombre moindre de points de contrôle. (Il est en outre possible au besoin de créer des angles au niveau d’un seul point.)

La manière la plus simple d’ajuster la courbure d’un point B-Spline consiste à faire glisser le point de contrôle tout en maintenant la touche Commande enfoncée. Vous pouvez également passer de l’un à l’autre des trois degrés de courbure préréglés.

Ajuster la courbure des points de contrôle B-Spline

Dans le canevas de Motion, sélectionnez une forme B-Spline, cliquez dans la barre d’outils du canevas, tout en maintenant le bouton de la souris enfoncé, sur le menu local des outils de transformation, puis choisissez l’outil Points de montage.
Dans le canevas, faites glisser les points de contrôle B-Spline sélectionnés tout en maintenant la touche Commande enfoncée pour accentuer progressivement leur courbure.
Une poignée perpendiculaire indique le degré de courbure que vous appliquez.
Effectuez l’une des opérations suivantes :
- Faites glisser le pointeur en l’éloignant du point pour accentuer la courbure.
- À l’inverse, faites glisser le pointeur en le rapprochant du point pour diminuer progressivement la courbure.
  Remarque : lorsque la poignée apparaît, vous pouvez la faire glisser pour modifier la courbe sans recourir à la touche Commande.

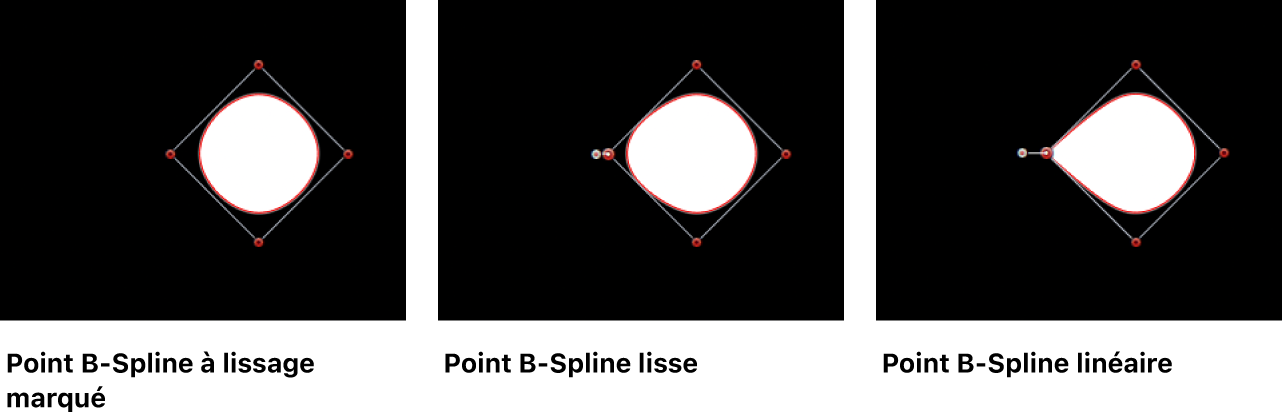

Facultatif : Cliquez sur la poignée tout en maintenant la touche Commande enfoncée pour passer d’une amplitude de courbure à une autre progressivement plus marquée parmi les trois proposées.
Une autre solution consiste à cliquer sur un point B-Spline tout en maintenant la touche Contrôle enfoncée, puis choisissez Lissage fort, Lissage ou Linéaire dans le menu contextuel.
