Parámetros del control panorámico de objeto 3D en Logic Pro para Mac

Ventana del control panorámico de objeto 3D

Aunque el disco de panorama se puede colocar con ayuda del control panorámico de objeto 3D de la cabecera de pista o el canal, se puede acceder a más parámetros y controles cuando se abre su correspondiente ventana del control panorámico de objeto 3D.

Haz clic en el botón Enlace para actualizar la ventana que muestra el control panorámico de la pista actualmente seleccionada. También puedes multiplicar las ventanas del control panorámico de objeto 3D simultáneamente (para mostrar los ajustes de varias pistas de objeto) y guardarlas en distribuciones de ventanas.

La ventana “3D Object Panner” contiene 2 parrillas. Cambia la posición del disco de la parrilla superior para mover el objeto hacia la izquierda, la derecha, delante y atrás. Cambia la posición del disco de la parrilla inferior para mover el objeto hacia la izquierda, la derecha, arriba y abajo. Los objetos mono se representan mediante un disco de panorama único. Los objetos estéreo se representan mediante tres discos de panorama: un disco para la señal izquierda (L), un disco para la señal derecha (R) y un tercer disco (un punto) que representa el centro de la imagen estéreo y controla los discos L y R como un grupo. Los objetos estéreo también tienen un parámetro Spread que controla la amplitud estéreo de la señal.

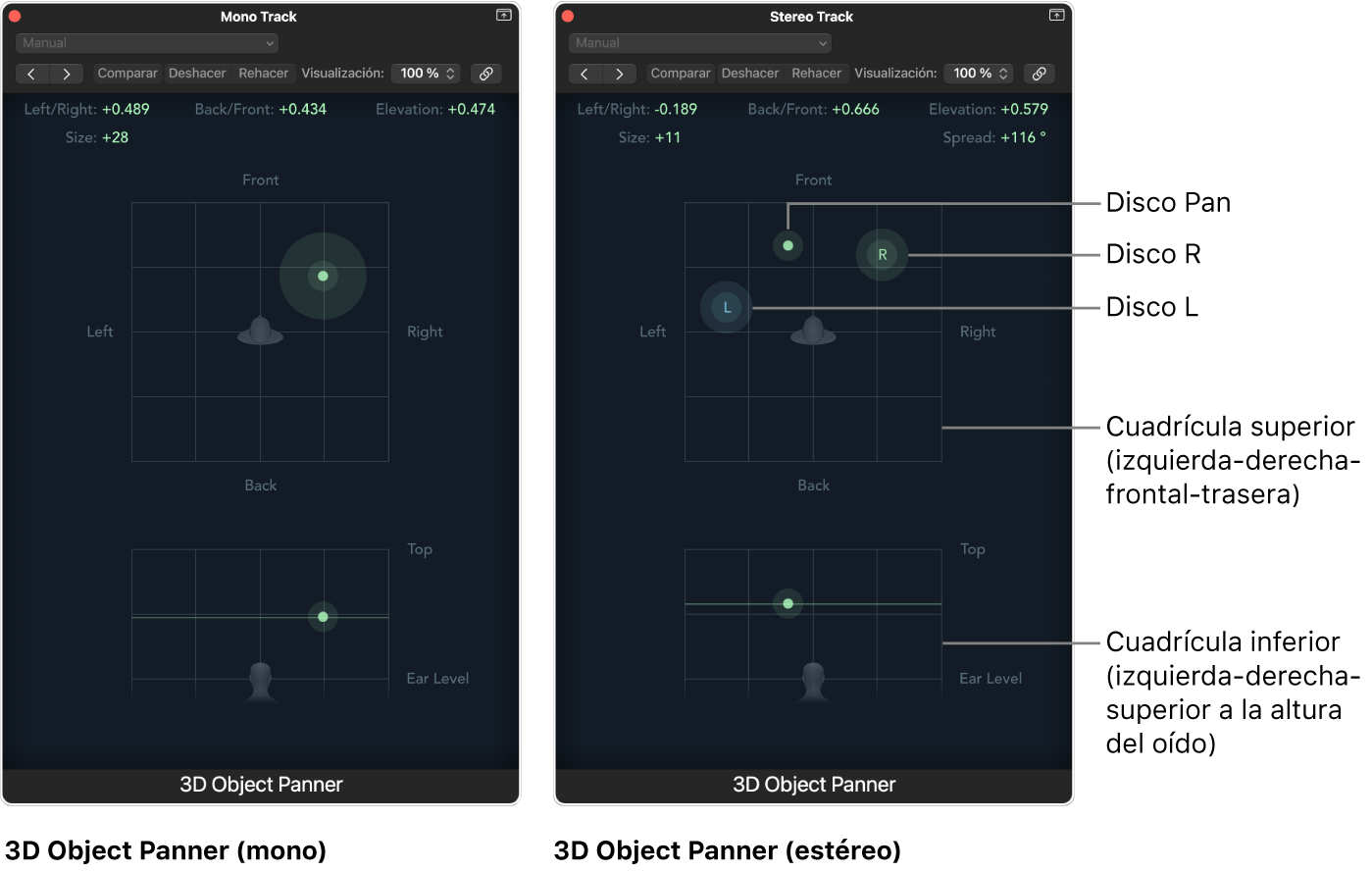

Ilustración. Ventana del control panorámico de objeto 3D en una pista mono y en una pista estéreo.

Aunque tanto el panoramizador surround como el control panorámico de objeto 3D pueden direccionar una señal de audio en el campo sonoro tridimensional, el control panorámico de objeto 3D incluye algunas diferencias importantes:

Al crear un posición panorámica se generan los metadatos que se envían de manera independiente desde la señal de audio hasta la misma entrada de objeto correspondiente del módulo Dolby Atmos.
La posición tridimensional en la que se coloca la señal con el disco de panorama no está relacionada la configuración específica del altavoz y solo hace referencia a las coordenadas XYZ en el espacio tridimensional.
No existe la posibilidad de direccionar la señal al canal LFE.
El control panorámico de objeto 3D no se puede utilizar con pistas surround, solo con pistas mono y estéreo.

Abrir la ventana “3D Object Panner”

En Logic Pro, realiza una de las siguientes operaciones:

Haz doble clic en el control de panoramización del canal.
Haz doble clic en el control de panoramización de la cabecera de pista.

Controlar la posición, tamaño y anchura del objeto 3D

En la ventana “3D Object Panner” de Logic Pro, realiza una de las siguientes operaciones:

Arrastra el disco para cambiar la posición. El punto verde representa la posición de la señal de audio.
- Arrastra el disco de la parrilla superior para mover el objeto hacia la izquierda, la derecha, delante y atrás.
- Arrastra el disco de la parrilla inferior para mover el objeto hacia arriba, abajo, izquierda y derecha.
- En una pista estéreo, arrastra el disco L y el disco R para modificar el alcance de la señal estéreo.
- En una pista estéreo, arrastra el disco L o el disco R por el disco de panorama para invertir los canales izquierdo y derecho de la señal estéreo.

Para cambiar los valores individuales, arrástralos hacia arriba y hacia abajo, o bien haz doble clic en un número y, a continuación, introduce un valor numérico.
- Left/Right: Controla la posición de la pista de objeto en el eje de izquierda a derecha en el espacio tridimensional.
  Mueve el disco hacia la izquierda o la derecha. Un valor 0 indica la posición central; -1 es la distancia máxima hacia la izquierda y +1 hacia la derecha.
- Back/Front: Controla la posición de la pista de objeto en el eje de delante atrás en el espacio tridimensional.
  Mueve el disco hacia delante o hacia atrás. El valor +1 indica la posición delantera; -1 es la posición trasera y 0 es la posición de la persona que escucha y se sitúa en el centro.
- Elevation: Controla la posición de la pista de objeto en el eje de vertical en el espacio tridimensional.
  Mueve el disco hacia arriba o hacia abajo. El valor 0 muestra la posición a la altura de los oídos y +1 es la posición del techo.
- Tamaño: Cambia el modo en que se percibe la pista de objeto en cuanto a su ubicación exacta en el espacio tridimensional. Al incrementar el valor se produce una imagen más difusa de la fuente de sonido actual.
  El tamaño se muestra mediante una aureola alrededor del disco.
- Spread: Controla el ancho de la señal estéreo en el espacio 3D. Este parámetro solo está disponible para las pistas estéreo.

Puedes grabar y editar cambios de parámetros en el “3D Object Panner” como curvas de automatización. Consulta Introducción a la automatización.
