Balance de Surround Multimeter de Logic Pro para Mac

La pantalla principal del modo Balance muestra una figura que representa los canales de altavoces del formato surround del proyecto seleccionado. Los distintos indicadores proporcionan información sobre el balance general de la señal surround, además del balance detallado y la información de correlación entre los pares de altavoces. Un indicador de correlación adicional muestra la correlación de fase entre el canal LFE y otros canales de la señal surround.

Botón Balance: Visualiza varios indicadores de balance y correlación en la pantalla principal.

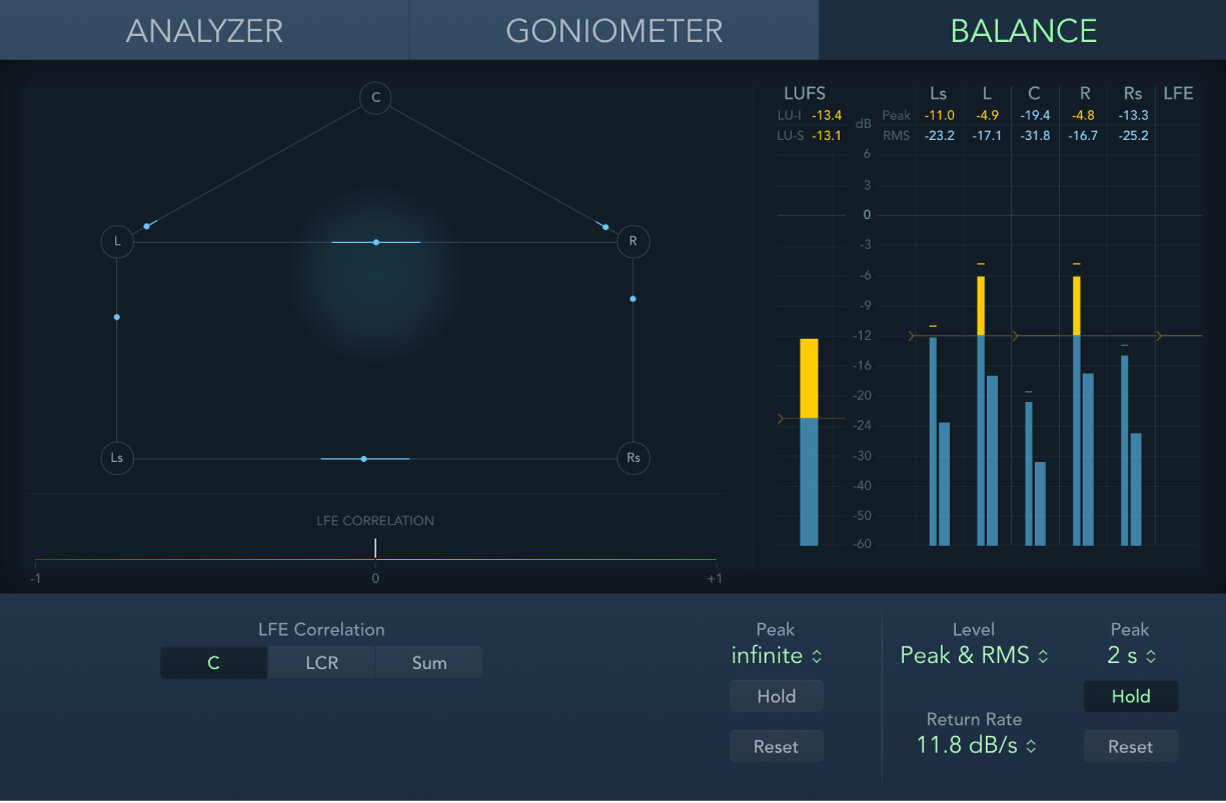

Ilustración. Medidor Balance/Correlation para una mezcla de canales 5.1.

En función del formato surround seleccionado, en la pantalla principal se muestran varios puntos que indican las posiciones de los altavoces (en la imagen se muestran L, R, C, Ls y Rs en una configuración 5.1).

Parámetros Balance

Pantalla Balance/Correlation: La pantalla muestra varios indicadores de correlación y balance en función de los siguientes ajustes.
Medidores Balance/Correlation: La figura de la pantalla principal representa las posiciones de los altavoces del formato surround vistas desde arriba. Muestra los siguientes elementos que proporcionan información de balance y correlación:
- Posición de altavoz: Las etiquetas rodeadas por un círculo de la figura representan las posiciones de los altavoces.
- Línea entre altavoces: Cada altavoz está conectado con una línea al altavoz adyacente de la izquierda o la derecha, o al altavoz adyacente delantero o trasero.
- Punto azul en la línea: El punto de cada línea representa el balance de nivel entre estos dos canales de altavoz. Cuanto mayor es el nivel de un altavoz, más se acerca el punto hacia ese canal de altavoz.
- Línea que se extiende desde el punto: Una línea azul brillante que se extiende desde el punto azul indica la relación de fase entre estos dos canales de altavoz. Cuanto más larga es la línea, mayor es la cantidad de señales sin correlación entre los dos canales. Cuando la línea se vuelve roja, esto indica que estos dos canales están cada vez más fuera de fase.
- Esfera atenuada: Una esfera atenuada dentro de la figura indica el balance de la señal surround. Muestra la energía más alta en esa posición (la colocación del sonido en el campo surround).
Medidor “LFE Correlation”: Muestra la relación de fase (que oscila entre -1 y +1) entre el canal LFE y una señal que seleccionas con uno de los botones “LFE Correlation”.
- Una correlación de +1 significa que ambas señales están correlacionadas al 100 %, es decir, está totalmente en fase.
- Una correlación de 0 indica que ambas señales están totalmente descorrelacionadas.
- Los valores de correlación inferiores a 0 indican la presencia de material que está fuera de fase.
- Una correlación de -1 indica que ambos canales son idénticos, pero tienen polaridad opuesta.
Botones “LFE Correlation”: Elige un botón para determinar qué mide el medidor “LFE Correlation”. La correlación entre el LFE y el canal central (C), la señal combinada del canal izquierdo, central y derecho (LCR), o la señal sumada de todos los canales surround (Sum).

Parámetros “Balance Peak”

Menú desplegable Peak: Selecciona el tiempo de retención para las visualizaciones de barras de desviación Correlation. Selecciona 2, 4 o 6 segundos, o bien infinito.
Nota: El botón Hold debe estar activado para que el valor de tiempo seleccionado tenga efecto.
Botón Hold: Cuando está activado, el medidor “LFE Correlation” muestra una barra horizontal de color que indica la desviación de correlación (el intervalo de valores de correlación durante el tiempo de retención definido). Se muestran líneas rojas en la figura surround si hay presentes señales fuera de fase durante el tiempo de retención definido. Los puntos azules permanecen en su posición más reciente.
Botón Reiniciar: Borra todas las visualizaciones de correlación.
Nota: La retención de pico también se restablece al anular la selección del botón Hold o iniciar la reproducción.
