Output-EQ in Logic Pro-Space Designer

Space Designer umfasst einen 6-Band-Output-EQ, der aus High-Cut- und Low-Cut-Bändern, zwei parametrischen mittleren Bändern und einem Low-Shelving-Filter sowie einem High-Shelving-Filter besteht. EQ-Parameter können numerisch in der Parameterleiste oder grafisch in der Hauptanzeige bearbeitet werden.

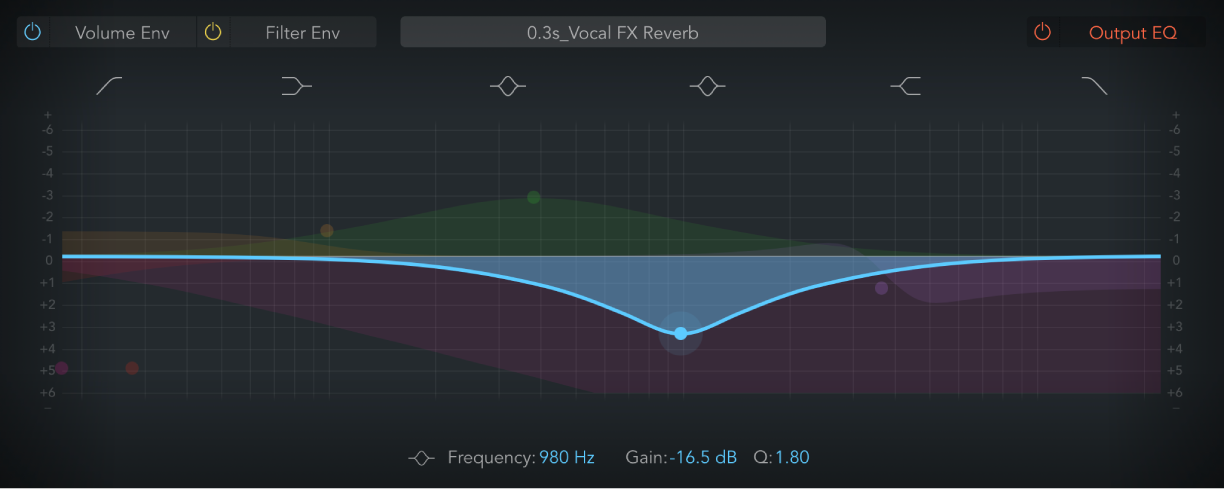

Abbildung. Output-EQ-Anzeige von Space Designer

Taste „EQ On/Off“: Aktiviere diese Option, um den Output-EQ zu aktivieren, der die Frequenzen des kombinierten Nachhall- und Quellensignals insgesamt anpasst.
Taste „Band 1 On/Off“: Schaltet einen Highpass-Filter ein, der hohe Frequenzen passieren lässt und den Pegel niedriger Frequenzen nahe der Cutoff-Frequenz (Set) reduziert. Wenn aktiviert, kannst du Bandparameter direkt in der Grafikanzeige ändern.
- Hintergrund oder Punkt „Band 1“: Bewege den rot schattierten Bereich, um die Frequenz- und Gain-Werte zu ändern.
- Punkt „Band 1“: Bewege den roten Punkt, um die Werte für Frequenz und Q zu ändern.
Taste „Band 2 On/Off“: Schaltet einen niedrigen Shelving-Filter ein, der den Pegel der niedrigen Frequenzen anpasst und eine minimale Wirkung auf die Frequenzen über der Cutoff-Frequenz (Set) hat. Wenn aktiviert, kannst du Bandparameter direkt in der Grafikanzeige ändern.
- Hintergrund oder Punkt „Band 2“: Bewege den orange schattierten Bereich oder Punkt, um die Frequenz- und Gain-Werte zu ändern.
Taste „Band 3 On/Off“: Schaltet einen parametrischen Glockenfilter mit drei Steuerelementen ein. Frequenz stellt eine Mittenfrequenz ein. Q stellt die Breite des Frequenzbands um die Mittenfrequenz ein. Gain stellt den Pegel des Bands ein. Wenn aktiviert, kannst du Bandparameter direkt in der Grafikanzeige ändern.
- Hintergrund oder Punkt „Band 3“: Bewege den grün schattierten Bereich oder Punkt, um die Frequenz- und Gain-Werte zu ändern.
Taste „Band 4 On/Off“: Schaltet einen parametrischen Glockenfilter mit drei Steuerelementen ein. Frequenz stellt eine Mittenfrequenz ein. Q stellt die Breite des Frequenzbands um die Mittenfrequenz ein. Gain stellt den Pegel des Bands ein. Wenn aktiviert, kannst du Bandparameter direkt in der Grafikanzeige ändern.
- Hintergrund oder Punkt „Band 4“: Bewege den blau schattierten Bereich oder Punkt, um die Frequenz- und Gain-Werte zu ändern.
Taste „Band 5 On/Off“: Schaltet einen hohen Shelving-Filter ein, der den Pegel der hohen Frequenzen anpasst und eine minimale Wirkung auf die Frequenzen unter der Cutoff-Frequenz (Set) hat. Wenn aktiviert, kannst du Bandparameter direkt in der Grafikanzeige ändern.
- Hintergrund oder Punkt „Band 5“: Bewege den violett schattierten Bereich oder Punkt, um die Frequenz- und Gain-Werte zu ändern.
Taste „Band 6 On/Off“: Schaltet einen Lowpass-Filter ein, der niedrige Frequenzen passieren lässt und den Pegel hoher Frequenzen nahe der Cutoff-Frequenz (Set) reduziert. Wenn aktiviert, kannst du Bandparameter direkt in der Grafikanzeige ändern.
- Hintergrund „Band 6“: Bewege den pink schattierten Bereich, um die Frequenz- und Gain-Werte zu ändern.
- Punkt „Band 6“: Durch Bewegen des pinken Punkts kannst du den Frequenz- und Q-Wert ändern.
Feld „Frequency“: Legt die Frequenz für das ausgewählte EQ-Band fest.
Feld „Gain“: Reduziert oder verstärkt das ausgewählte EQ-Band.
Feld „Q“: Legt den Q-Faktor (die Breite) für das ausgewählte Band fest. Niedrige Werte führen zur Auswahl eines schmalen Frequenzbands. Hohe Werte schließen ein breites Frequenzband ein.
